DIS-RL
giravite dinamometrico digitale


Confronta

I giraviti dinamometrici digitali della serie DIS-RL sono equipaggiati con un manipolo separato ad uso palmare che consente di misurare i valori della coppia di serraggio delle viti fino a 6 N-m. Ideali per valutare il corretto valore di coppia durante le fasi di avvitamento, sono disponibili in tre versioni: DIS-RL05, DIS-RL2 e DIS-RL6.

  • Ergonomico, leggero, costruito in robusto metallo
  • Unità di misura selezionabili (lb-in, Kg-cm e N-m)
  • Bi-direzionali per prove in senso orario ed antiorario
  • Misure in tempo reale o mod. picco
  • Rileva il picco max. e quello del primo distacco
  • Memoria interna di 800 valori da richiamare o per download
  • Limiti di soglia programmabili con avvisatore acustico e luminoso
  • Ideale per ottenere un test di tipo “PASSA/NON PASSA”
  • Garantisce una coppia di serraggio uniforme
  • Funzione Auto Zero programmabile per reimpostare l’unità a zero
  • Contatore programmabile per il serraggio di viti

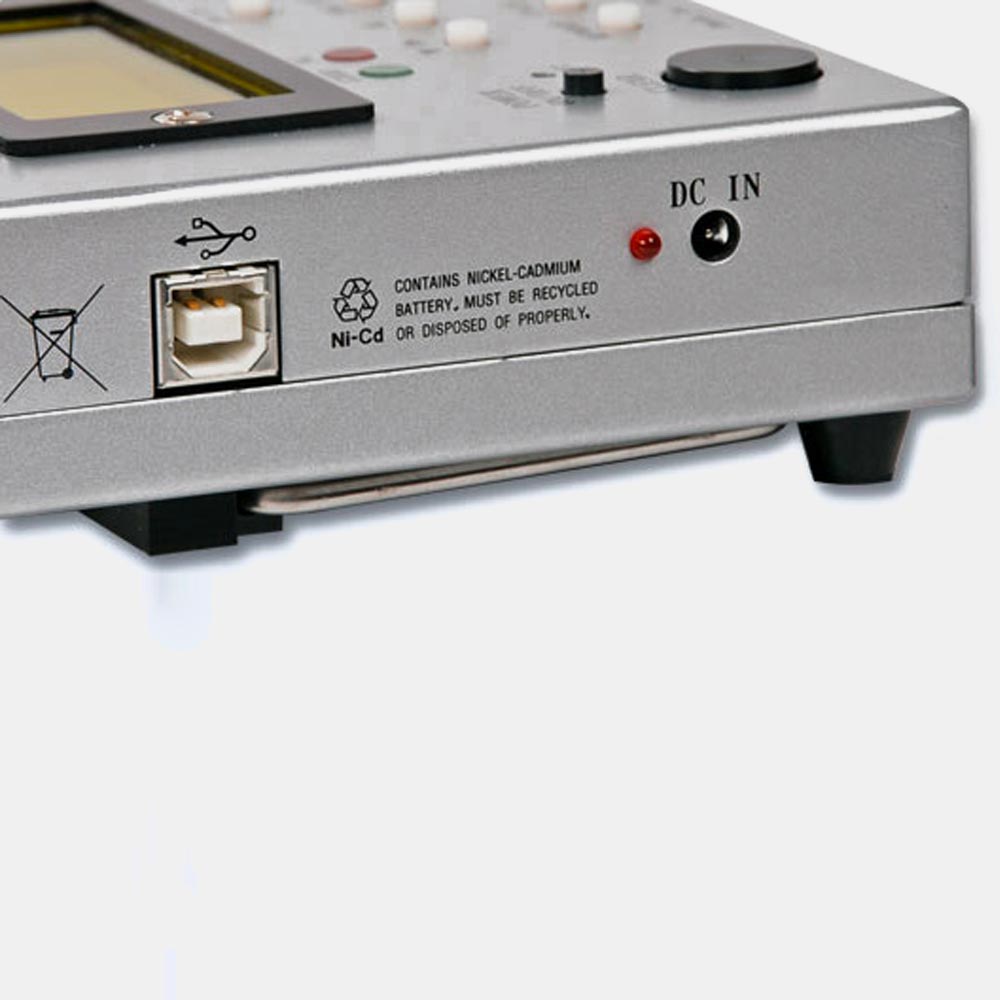

  • Uscita USB per possibilità di utilizzo di SPC
  • Batteria interna Ni-Cad (8 ore di autonomia)
  • Statistiche: numeri dei dati, Max, Min, Media
  • CW, CCW cricchetto e funzionamento fisso

DIS-RL

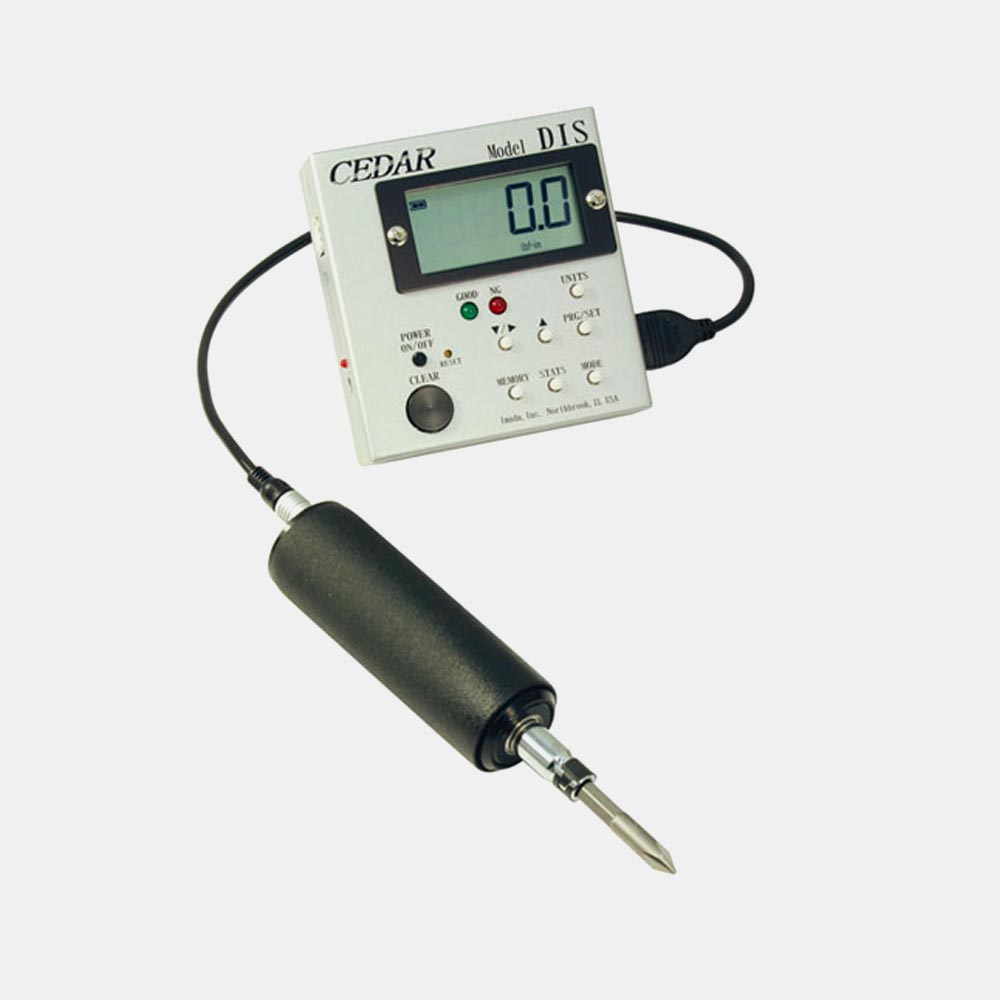

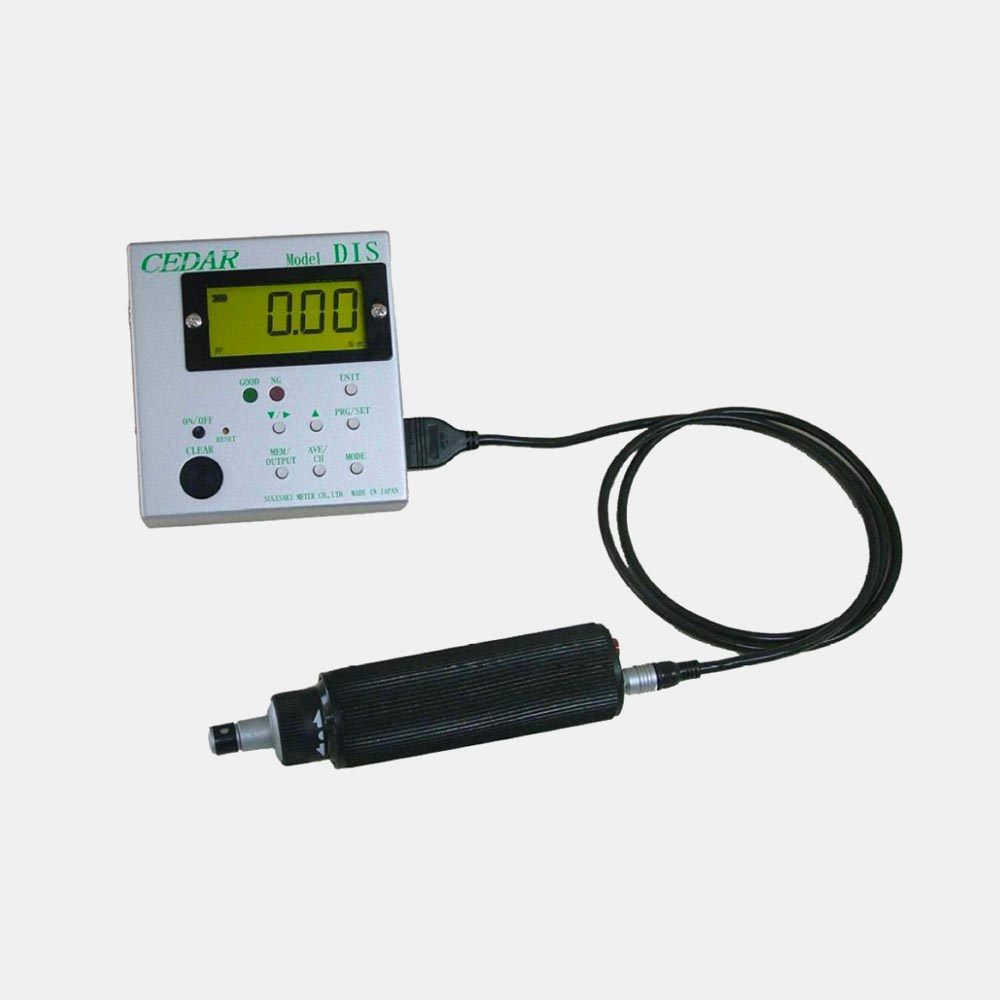

giravite dinamometrico digitale con manipolo separato

I giraviti dinamometrici digitali della serie DIS-RL sono strumenti di misura per uso palmare con manipolo remoto, ideali per essere impiegati come dispositivi di controllo o come strumenti di produzione per stringere o allentare viti fino a 6 N-m nei laboratori o nelle linee di produzione. Il manipolo, slegato dal corpo dello strumento, è molto comodo e favorisce il suo impiego in luoghi difficili da raggiungere.

Giraviti per coppie controllate possono inoltre essere valutati tramite test comparativi su un determinato dispositivo di fissaggio; possono essere eseguiti entrambi i test di serraggio (break-away) e allentamento (loosen).

Questi strumenti sono leggeri, ergonomici e dispongono di un comodo display a cristalli liquidi integrato per la lettura dei valori della coppia. Bi-direzionali, per prove in senso orario ed antiorario, offrono la lettura dei valori in tempo reale, la rappresentazione del valore di picco e la lettura continua dei dati per il controllo statistico del processo SPC attraverso la porta COM virtuale USB.

Il DIS-RL ha una precisione dello ± 0,5% FS, ± 1 LSD, ed ha limiti di soglia programmabili con avvisatore acustico e indicatore luminoso a LED rosso/verde al fine di ottenere una coppia di serraggio uniforme o per ottenere un test di tipo “PASSA/NON PASSA”. Inoltre, è dotato di un contatore programmabile che minimizza gli errori di montaggio identificando il mis-serraggio e/o le viti difettose.

Il cricchetto di frizione incorporato consente un comodo serraggio o allentamento. Memorizza fino a 800 valori nella memoria interna per il richiamo dei dati per SPC o per il download via USB.

Questo giravite dinamometrico è uno strumento utilissimo poiché contribuisce a ridurre notevolmente gli scarti e i costi di rilavorazione eliminando il serraggio in eccesso o in difetto. Ideale per l’utilizzo in una vasta gamma di applicazioni, come nella produzione di componenti elettronici, elettrodomestici e gruppi aerospaziali.



Certificati

Tutti gli strumenti CEDAR vengono prodotti in Giappone e sono accompagnati con un rapporto di taratura emesso dal fabbricante, conforme allo standard “ISO/IEC17025:2005”. Si consiglia di far certificare periodicamente gli strumenti di misura da uno dei moltissimi centri ACCREDIA presenti sul territorio nazionale. Per maggiori informazioni visita la pagina certificati.

COD: DIS-RL Categorie: ,

Caratteristiche tecniche



Precisione±0.5% F.S. ±1 LSD
Display4 digit LCD
FunzionamentoBi-direzionale, per prove in senso orario ed antiorario
Modalità di misurazioneCon lettura continua o con rappresentazione del valore di picco (Real time, Continum, Peak Mode, Peak Down Mode)
Velocità lettura di coppia in continuo 1 / 180 secondi
GO/NO GO testLimiti di soglia programmabili con avvisatore acustico e indicatore luminoso a LED rosso/verde al fine di ottenere una coppia di serraggio uniforme o per ottenere un test di tipo “PASSA/NON PASSA”
AzzeramentoFunzione Auto Zero programmabile per reimpostare l’unità a zero
StatisticheNumero di dati, media massima e minima
Trasferimento datiASCII, 19200 bps, USB miniB cable
Memoria internaMemoria interna del tipo non-volatile, con possibilità di registrare fino a 800 valori numerici richiamabili su display o con trasmissione dati su PC via USB
Alimentazione Ni-Cd chargeable battery 1.2V×4cells  450mAh
Risparmio automatico energiaSpegnimento automatico dopo 10 minuti di non utilizzo
Tempo di ricaricaDa scarico – circa 5 ore
Durata di lavoro12 ore in uso continuo

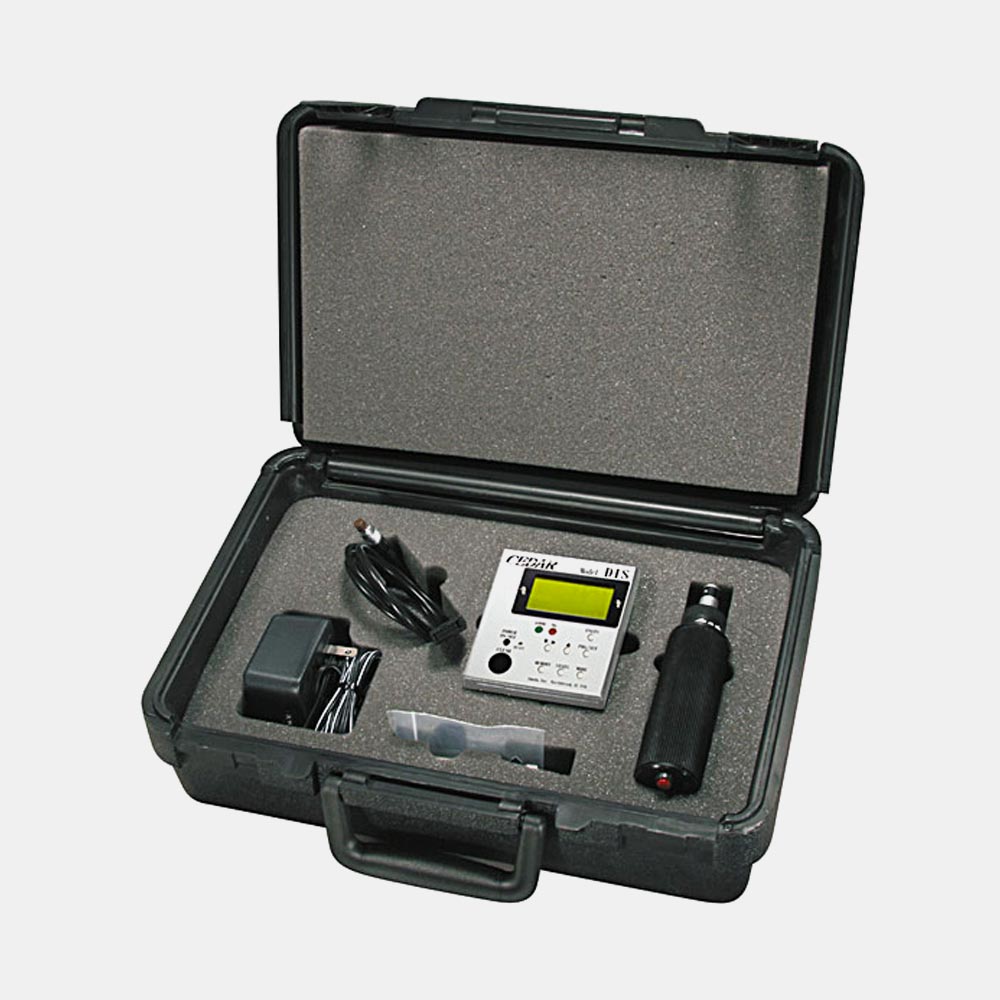

Accessori standradTutti i modelli sono forniti con una valigetta rigida per il trasporto, un carica batterie, cricchetto di frizione e un certificato di calibrazione in-house del fabbricante

Le specifiche tecniche sono soggette a modifiche senza preavviso!

Modelli

Serie DIS-RL

ModelloRange di misuraPrecisione
DIS-RL052.0~500 mN・m
0.020~5 kgf・cm
0.020~4.5 lbf・in
±0.5% (or less 499±3digit)
DIS-RL20.010~2 N・m
0.10~20 kgf・cm
0.10~17.4 lbf・in
±0.5% (or less 199±1digit)
DIS-RL60.10~6 N・m
1.0~60 kgf・cm
1.0~54lbf・in
0.30 – 75.00 N-m
±0.5% (or less 199±1digit)
