Serie ZT-R
dinamometri con sensore remoto


Confronta

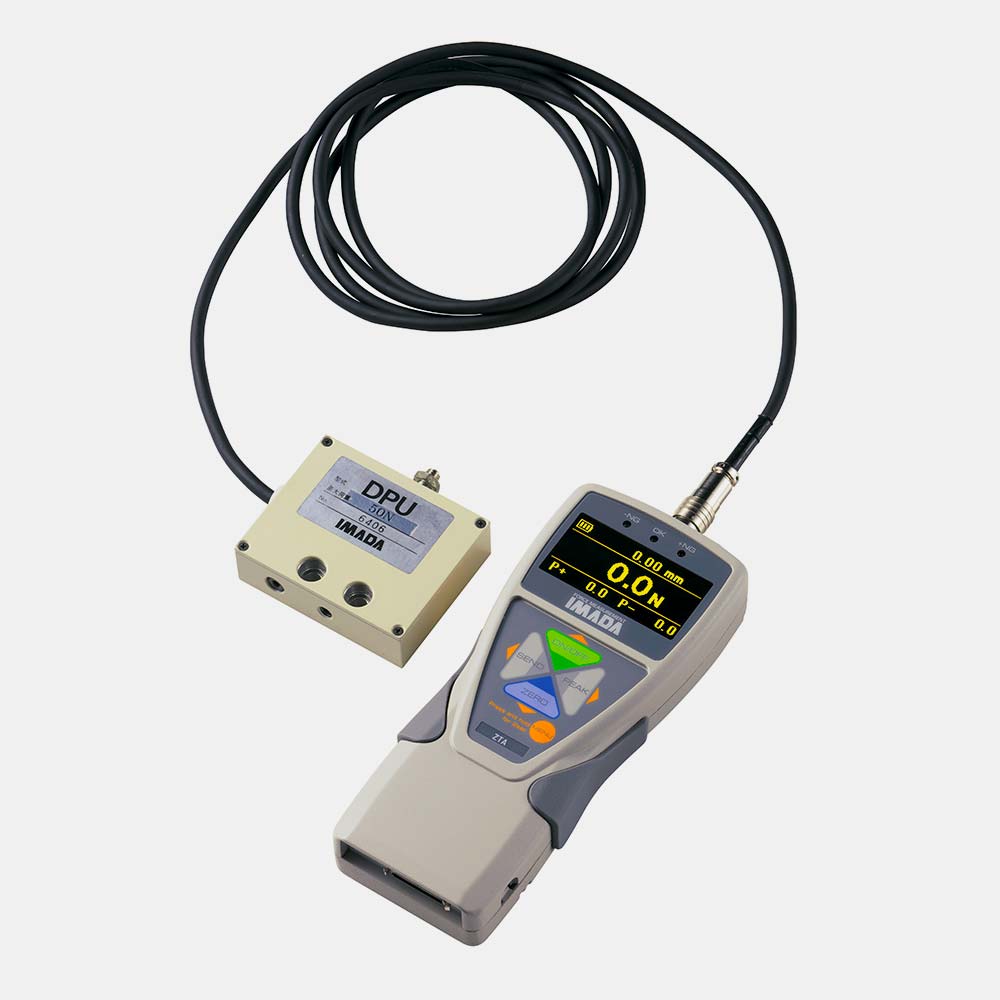

Serie ZT-R dinamometri con sensore remoto dedicato, composti da un’unità palmare e da una cella di carico dedicata e non rimovibile collegata allo strumento via cavo. Sono ideali per tutti gli impieghi che richiedono misurazioni in luoghi angusti e difficili da raggiungere. Disponibili nella versione standard ZTS o in quella avanzata ZTA.

  • Con capacità max. fino a 20 kN
  • Velocità campionamento di 2000 Hz
  • Resistenza al sovraccarico fino al 200% f.s.
  • Display visibile anche al buio
  • Menu impostazioni multilingue in italiano
  • Limiti con avvisi acustici e spie luminose
  • Design ergonomico in alluminio pressofuso
  • Memoria interna registra fino a 1000 valori
  • Trasmette i dati al PC via USB
  • Uscite USB, RS-232C, Digimatic e Analogica
  • Lettura valori in tempo reale o mod. picco
  • Batteria interna ricaricabile NiMh
  • Misura lo spostamento (solo ZTA)
  • Cattura 1° e 2° picco (solo ZTA)
  • Registra i dati su pendrive (solo ZTA)

Serie ZT-R
dinamometri con sensore remoto dedicato

Serie ZT-R dinamometri con sensore remoto, composti da un’unità palmare e da una cella di carico dedicata e non rimovibile collegata allo strumento via cavo. Sono ideali per tutti gli impieghi che richiedono uno strumento compatto, facilmente trasportabile, semplice da usare e indipendente da fonti di alimentazione elettrica. Il sensore esterno favorisce inoltre misurazioni in luoghi angusti e soprattutto difficili da raggiungere.

La caratteristica unica della serie ZT è l’elevata velocità di campionamento, pari a 2000 Hz, che consente di misurare con grande accuratezza anche fenomeni rapidi come ad esempio la rottura di materiali fragili, tipo il vetro o la ceramica. I dinamometri della Serie ZT-R sono disponibili in due versioni: standard (mod. ZTS) oppure avanzata (mod. ZTA) e possono montare un’ampia gamma di celle di carico per soddisfare le diverse esigenze di misura.

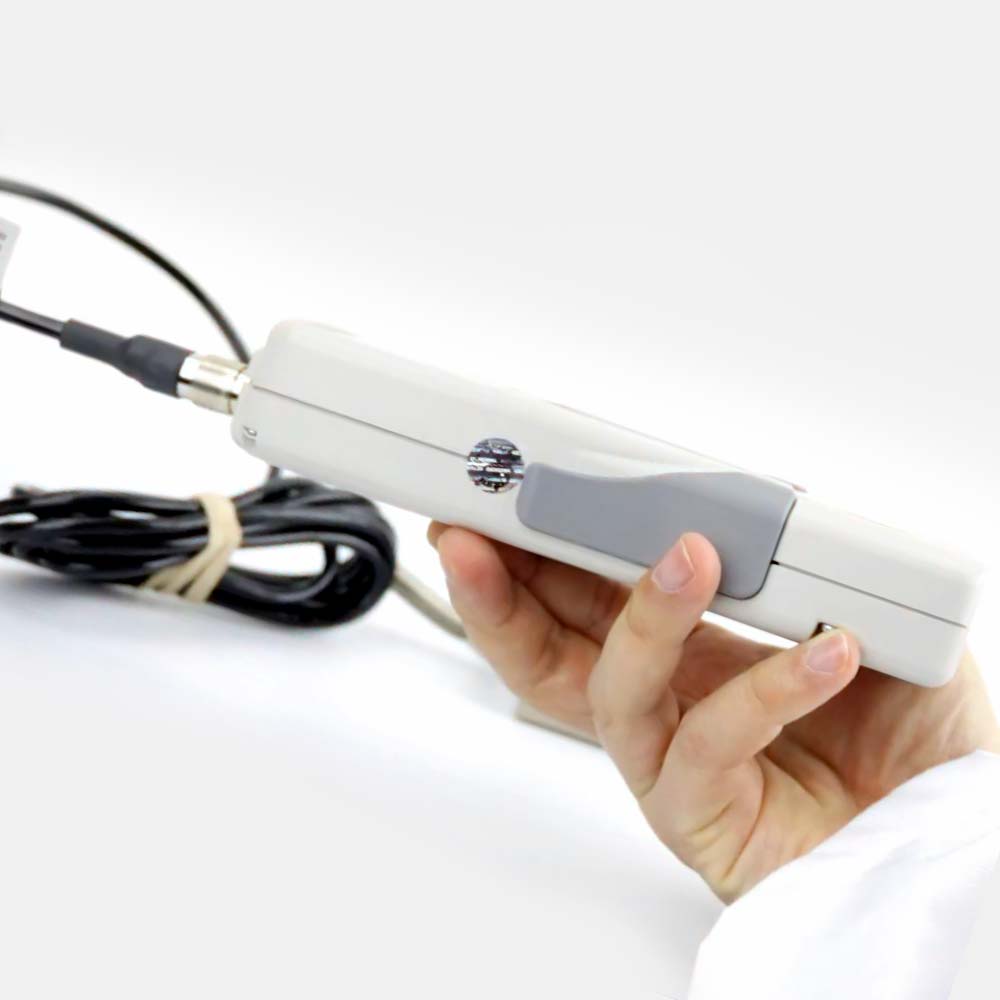

L’unità palmare è realizzata in alluminio pressofuso verniciato a fuoco. La forma ergonomica del guscio offre una comoda presa, resa stabile da due bande laterali in gomma antiscivolo. Il dinamometro viene completato dal sensore di misura che è collegato all’unità palmare tramite un cavo. A catalogo sono disponibili diverse tipologie di sensori con cui caratterizzare lo strumento.



Caratteristiche standard (ZTS/ZTA)

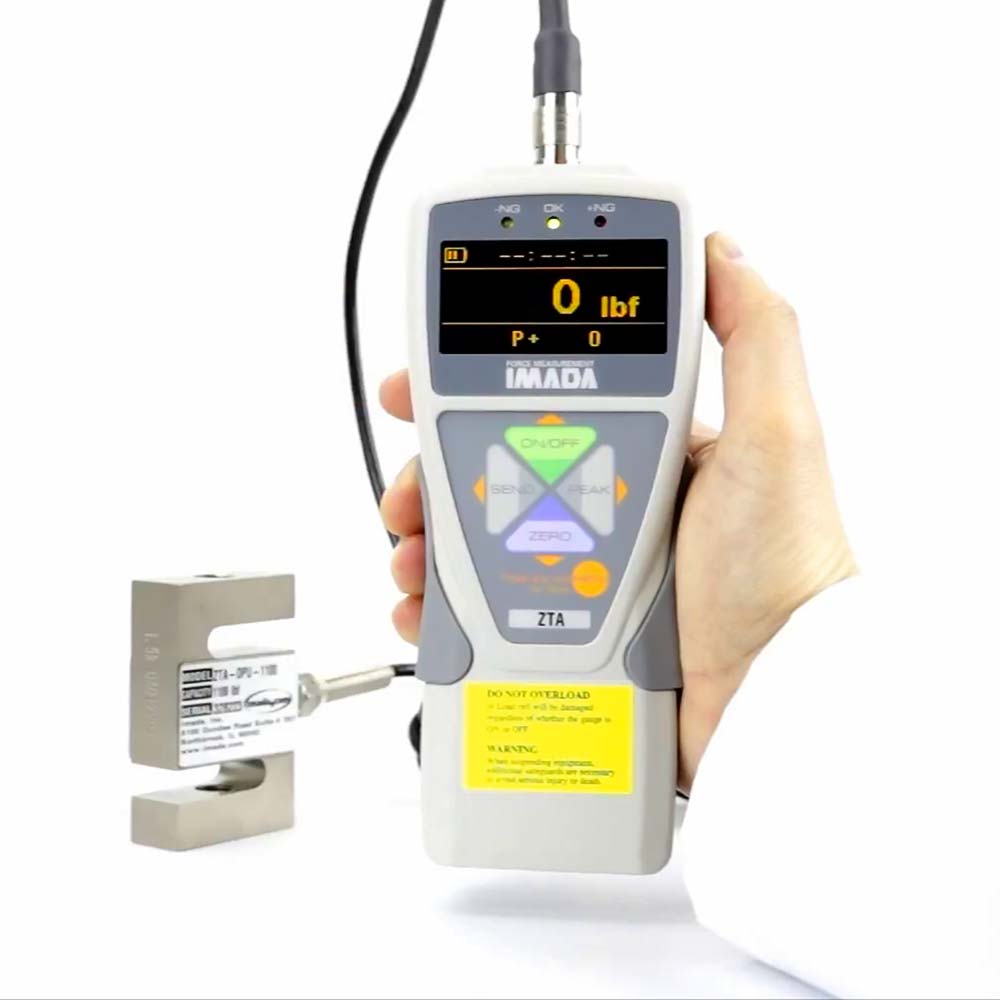

I dinamometri della Serie ZT-R sono equipaggiati con un ampio display digitale elettroluminescente visibile anche al buio. Lo schermo mostra la lettura dei valori in tempo reale o il fermo immagine sul valore massimo raggiunto, se impostata la funzione di picco. Il display è customizzabile a discrezione dell’operatore che può scegliere quali funzioni visualizzare nella parte alta e bassa dello schermo. L’elevata velocità di campionamento e di acquisizione dati (2000 data/sec) consente di misurare con grande accuratezza anche fenomeni molto rapidi.

Il display viene aggiornato 10 volte al secondo e può indicare la direzione del vettore, l’unità di misura, la funzione di registrazione del picco, lo stato delle batterie, oltre che la data e l’ora. Una robusta e semplice tastiera a membrana consente di impostare e regolare tutte le funzioni dello strumento come ad esempio la tara, l’unità di misura, i limiti di controllo, la memorizzazione di un valore, l’attivazione della funzione di registrazione del picco, la trasmissione dei dati, il filtro di campionamento, gli avvisi acustici o l’inversione del display per leggere i risultati anche con lo strumento capovolto quando viene montato sugli stativi.

La memoria interna è del tipo non-volatile con possibilità di registrare fino a 1000 valori numerici richiamabili su display o con trasmissione dati su PC o stampante Mitutoyo con report. Lo strumento è fornito di serie con uscite dati USB, RS232C, Mitutoyo digimatic, 2 VDC analog output (D/A), Comparatore a 3 soglie (-NG/OK/+NG).

Lo strumento offre la funzione di tara che consente l’azzeramento dei valori tramite la pressione di un tasto (fino al 10% della portata) e l’azzeramento automatico ad intervalli regolabili (da 1 a 25 secondi). La Serie ZT-R è progettata inoltre con una resistenza al sovraccarico fino al 200% del fondo scala senza danneggiamento. Lo strumento lampeggia con un apposito LED luminoso oltre il 110% della portata e, se connesso con gli stativi della serie MX, MX2 e EMX, in caso di sovraccarico invia allo stativo un segnale di arresto del movimento.

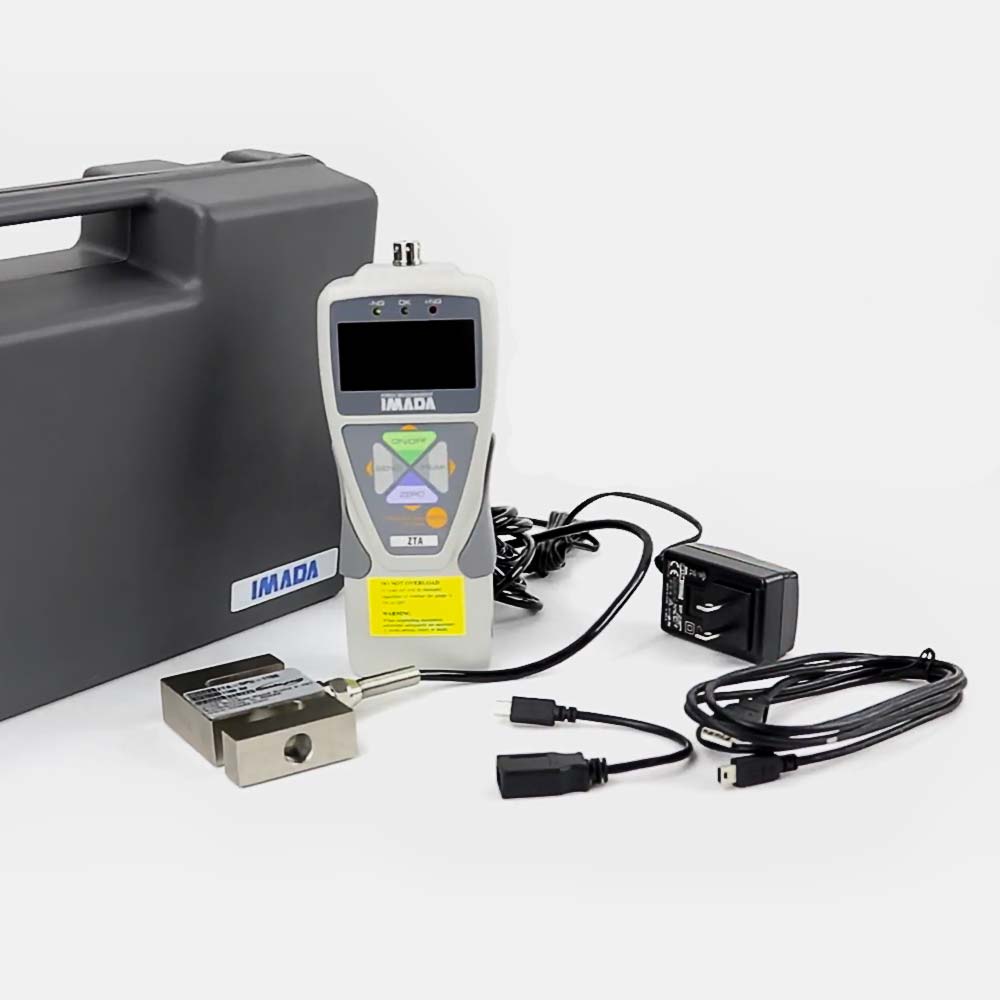

I dinamometri digitali professionali della Serie ZT-R sono venduti completi di una valigetta di trasporto in materiale plastico rigido antiurto con maniglia di trasporto, di una alimentatore/caricabatteria, delle pile ricaricabili NiMh ed un set completo di piccoli accessori. Nel kit è inoltre compreso un cavo USB da 1.5m, un CD-ROM con i driver USB ed un semplice software gratuito in lingua inglese (ZT-Logger) per richiamare i dati memorizzati nello strumento e salvarli su PC in un formato CSV e calcolare i relativi valori statistici.



Caratteristiche avanzate (solo ZTA)

Rispetto al modello standard ZTS-R, il dinamometro ZTA-R offre maggiori prestazioni come la possibilità di registrare nella stessa misurazione anche il 2° picco della forza e la possibilità di visualizzare i valori dello spostamento sul display (è necessario il collegamento con gli stativi Imada della serie FA corredati di encoder). ll modello avanzato ZTA-R consente anche di registrare i dati delle misurazioni direttamente all’interno di una pendrive USB e di impostare due valori di uscita high/low in modo che se la lettura raggiunge uno dei valori, i dati verranno inviati a dispositivi esterni per la registrazione.

Certificati

Tutti gli strumenti IMADA vengono prodotti in Giappone e sono accompagnati con un rapporto di taratura emesso dal fabbricante, conforme allo standard “ISO/IEC17025:2005”. Si consiglia di far certificare periodicamente gli strumenti di misura da uno dei moltissimi centri ACCREDIA presenti sul territorio nazionale. Per maggiori informazioni visita la pagina certificati.

COD: Serie ZT-R Categorie: , , Tag: ,

Caratteristiche tecniche



Funzioni baseModello standard ZTS
Precisione+/- 0,2 % del F.S. +/- 1 digit
Unità di misuraN, kgf, Lbf pre selezionabili tramite tastiera
SovraccaricoResistenza al sovraccarico fino al 200% del fondo scala senza danneggiamento. Lo strumento lampeggia con un apposito LED luminoso oltre il 110% della portata
DisplayDisplay digitale elettroluminescente OLED, 4 digit
Tastiera a membrana con avvisatore acustico alla pressione dei tasti
I numeri e le scritte sono capovolgibili via software
Spie luminose per il sovraccarico e le soglie discriminanti (passa/scarto)
Vetro di protezione del display in policarbonato
Aggiornamento valori sul display 10 volte al secondo
CampionamentoVelocità di campionamento pari 2kHz (2000 letture al secondo!)
FiltriFiltri di campionamento selezionabili con funzione di damping
TaraAzzeramento dei valori tramite pressione di un tasto (fino al 10% della portata)
Tara automaticaAzzeramento automatico ad intervalli regolabili (da 1 a 25 secondi)
Convertitore A/DConvertitore del segnale analogico/digitale del tipo 24bit ∆Σ
MemoriaMemoria interna del tipo non-volatile, con possibilità di registrare fino a 1000 valori numerici richiamabili su display o con trasmissione dati su PC via USB o stampante Mitutoyo
SetpointFunzione di controllo passa/scarto tramite impostazione di un valore minimo e massimo. Durante la misura si accendono le spie luminose con colori codificati per indicare l’andamento della prova.
Valore di piccoRegistrabile in trazione o in compressione oppure in trazione e compressione.

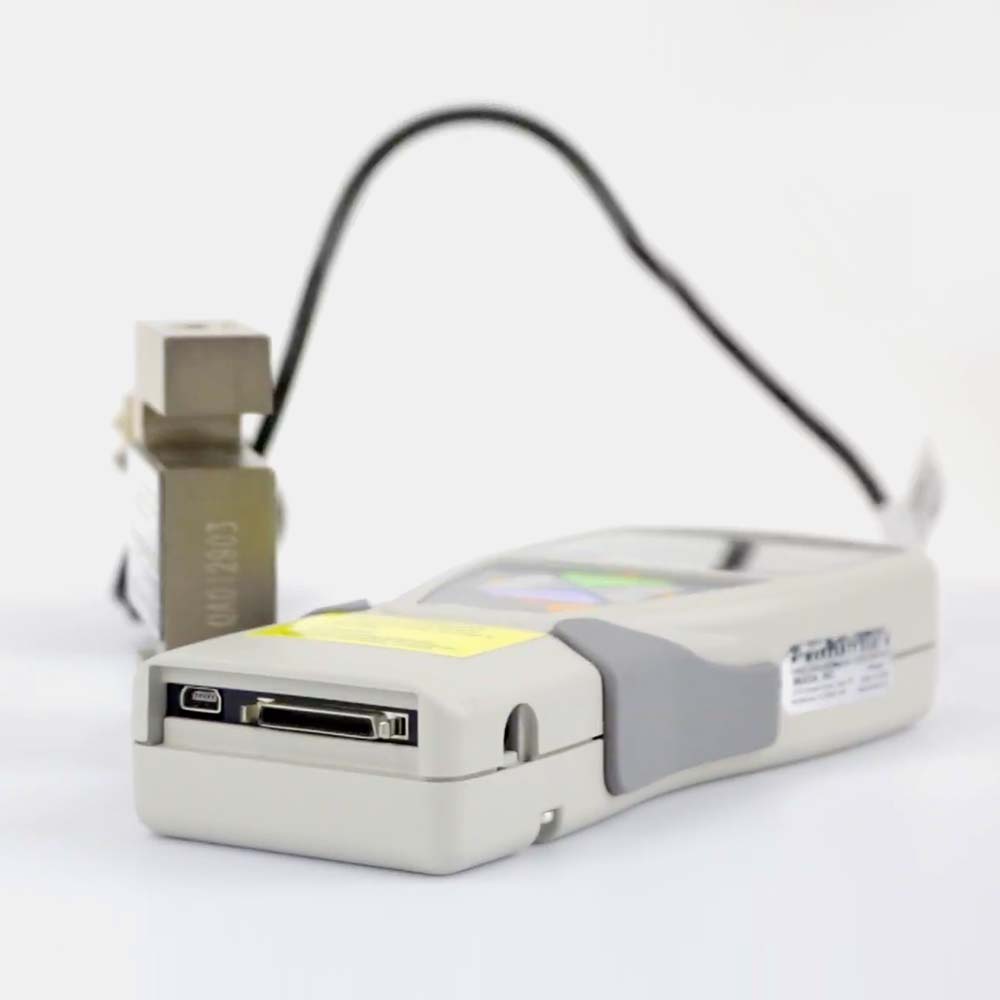

Porte di collegamentoUSB
RS232 – Impostazione standard (8, 1, N, 19200)
Mitutoyo Digimatic
Uscita analogica da ± 2 V DC
Uscita dei SetpointOpen collector: +NG, OK, -NG, OVL; massimo 30 V DC, 10 mA
Indicatore di BatteriaSul display lampeggia la scritta BATT quando la carica è bassa
Energy SavingFunzione di spegnimento automatico selezionabile fra 5, 10, 30, 60 minuti o disabilitata
AlimentazioneTramite alimentatore di rete 230V ac oppure con batterie ricaricabili NiMH ed autonomia di funzionamento di 8h. Le batterie sono formato stilo AA in confezione da 4 pz (fornite con lo strumento)
Temperatura d’esercizioDa 0 a 40°C (con umidità relativa dal 20 all’ 8o%)
Dimensioni191 x 75 x 34 mm (LxWxH) maniglia esclusa
Pesocirca 490g (per i modelli con portata fino a 50kgf)



Funzioni addizionaliModello avanzato ZTA
Misura Forza/SpostamentoSe abbinato con gli stativi Imada della serie FA corredati di encoder può analizzare sia i dati della forza sia dello spostamento
MemoriaLe letture possono essere trasferite dalla memoria interna su una Pendrive USB oppure salvate direttamente su essa (freq. campionamento 100 data/sec).
Uscite High / lowPossono essere impostati 2 valori di uscita high/low in modo tale che se la lettura raggiunge uno dei valori impostati, i dati verranno inviati a dispositivi esterni per la registrazione s (esempio: PC, Stampante).

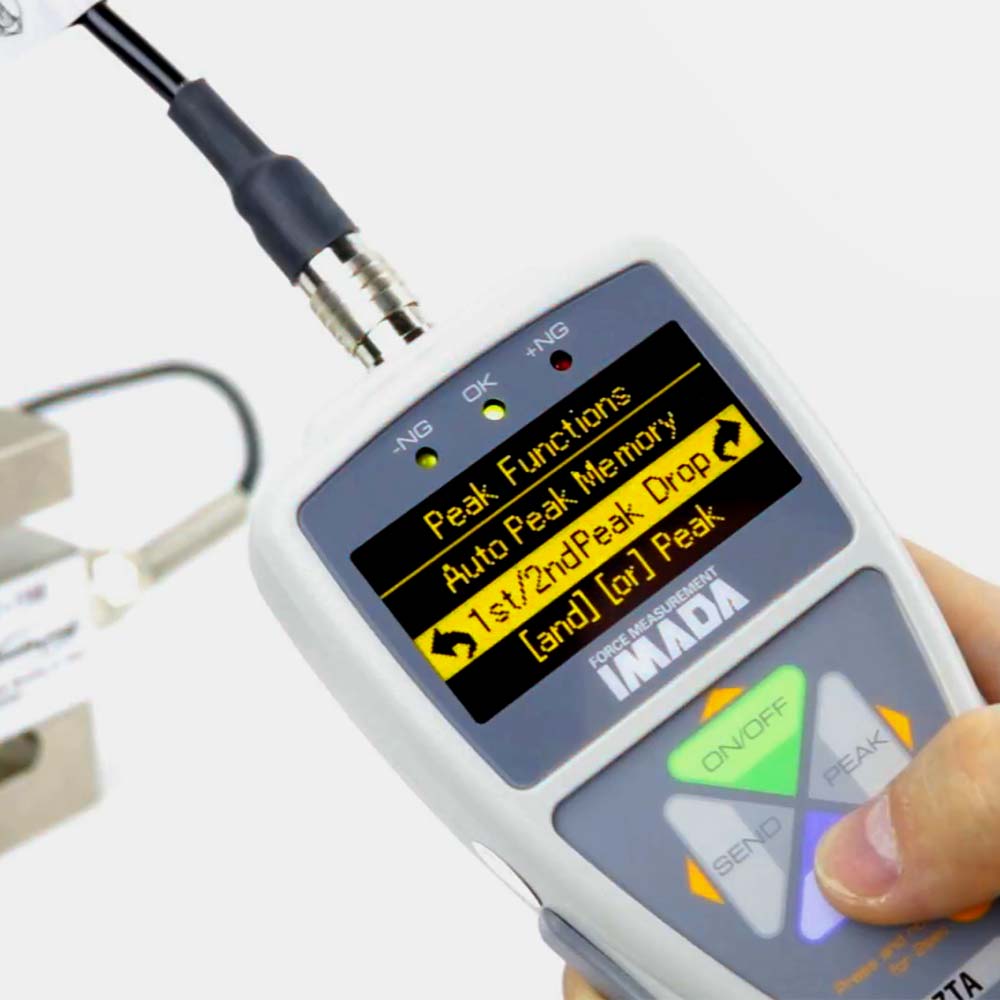

2° PiccoPuò rilevare due valori di picco per ogni misurazione

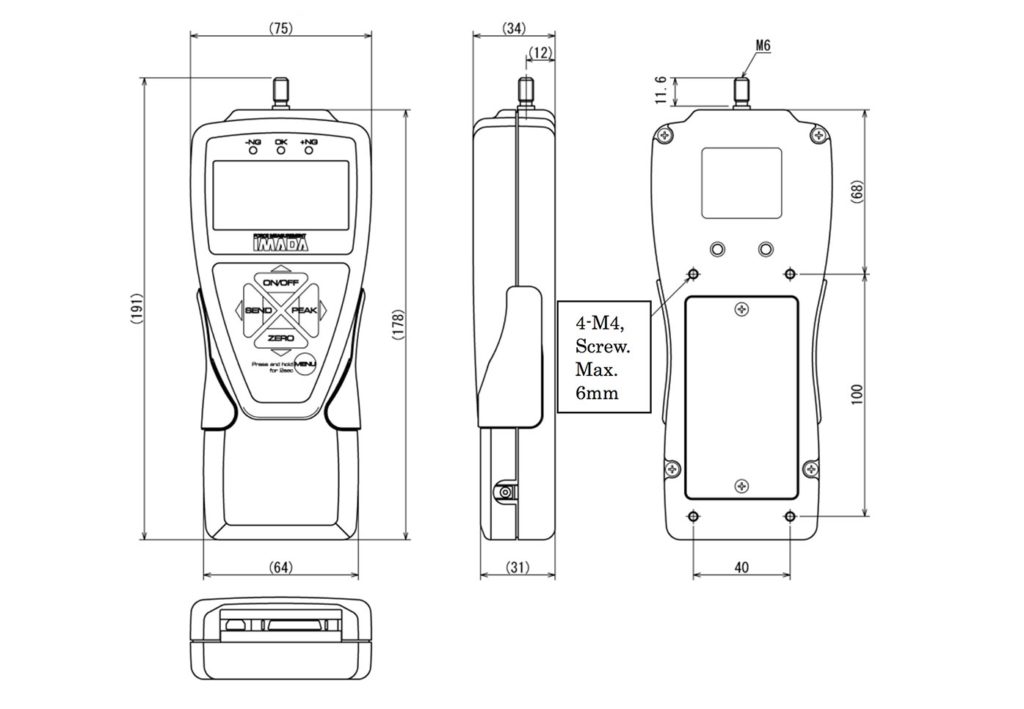

Disegno tecnico

Modelli

Serie ZT-R
modelli disponibili

I dinamometri della serie ZT-R sono venduti corredati con un sensore di misura da scegliere tra quelli elencati di seguito. Per l’ordinazione bisognerà indicare il modello di dinamometro scelto (ZTS o ZTA) e poi sostituire al posto della “R” la sigla della cella di carico desiderata seguita dal F.S. del sensore (Esempio: ZTS-DPU-50N). Le celle di carico sono calibrate sul dinamometro e non sono intercambiabili ed hanno una precisione di misura dello +/- 0,2 % del F.S. +/- 1 digit.



Sensore ImmagineDescrizione
DD2Cella di carico Imada modello DD2Celle di carico di alta precisione e alta capacità per compressione. Livello di protezione IP67. Vari modelli disponibili.
Capacità: 5000N – 20kN
DMCella di carico Imada modello DM2000 Cella di carico per misurare la forza di chiusura delle porte automatiche (Door test).
Capacità: 2000N
DPUCella di carico Imada modello DPU Celle di carico a strain gauge per trazione e compressione, facili da montare, anche per alti carichi. Vari modelli disponibili.
Capacità: 2N - 20kN
LCCella di carico Imada modello LC Celle di carico di alta precisione a forma di moneta per compressione. Vari modelli disponibili.
Capacità: 500N - 20kN
LMCella di carico Imada modello LM Celle di carico di alta precisione a forma di moneta per compressione. Vari modelli disponibili.
Capacità: 10N - 20kN
LMTCella di carico Imada modello LMT Celle di carico con ampio range di temeperatura di esercizio (-40 up to +130 degree Celsius).
Capacità: 1000N
LMUCella di carico Imada modello LMU Celle di carico di dimensioni molto ridotte (diametro sensore 18mm) per trazione e compressione. Vari modelli disponibili.
Capacità: 50N - 500N
LUCella di carico Imada modello LU Celle di carico universaleper trazione e compressione. Vari modelli disponibili.
Capacità: 50N - 2000N
PK1Cella di carico Imada modello PK1 Celle di carico per misurare la forza dei freni a mano per veicoli a due ruote.
PK2Cella di carico Imada modello PK2 Celle di carico per misurare la forza dei freni a pedale per automobili o freni a mano per veicoli a due ruote.
Capacità: 1500N
PNCella di carico Imada modello PN Celle di carico a forma di penna per misurare campioni di piccole dimensioni.
Capacità: 50N
SKCella di carico Imada modello SK Celle di carico a forma cubica, robuste e di alta precisione per trazione e compressione. Vari modelli disponibili.
Capacità: 2000N - 20kN
SKMCella di carico Imada modello SKM Celle di carico per misurare la forza di chiusura delle portiere e dei nestrini delle automobili. Capacità: 1000N
SW1Cella di carico Imada modello SW1 Celle di carico con indice di protezione IP67. Vari modelli disponibili.
Capacità: 100N - 5000N
SW3Cella di carico Imada modello SW3 Celle di carico con indice di protezione IP67. Vari modelli disponibili.
Capacità: 10kN - 20kN
ZD1Cella di carico Imada modello ZD1 Celle di carico di dimensioni ridotte ma per alti carichi, per trazione e compressione. Vari modelli disponibili.
Capacità: 1000N - 20kN
ZUCella di carico Imada modello ZU Celle di carico per alti carichi per prove di trazione con terminali per aste che rendono facile il fissaggio. Vari modelli disponibili.
Capacità: 5000N - 20kN
ZW1Cella di carico Imada modello ZW1 Celle di carico per alti carichi per prove di trazione con terminale a gancio.
Capacità: 10kN
