DFE-3
dinamometro digitale con funzioni base

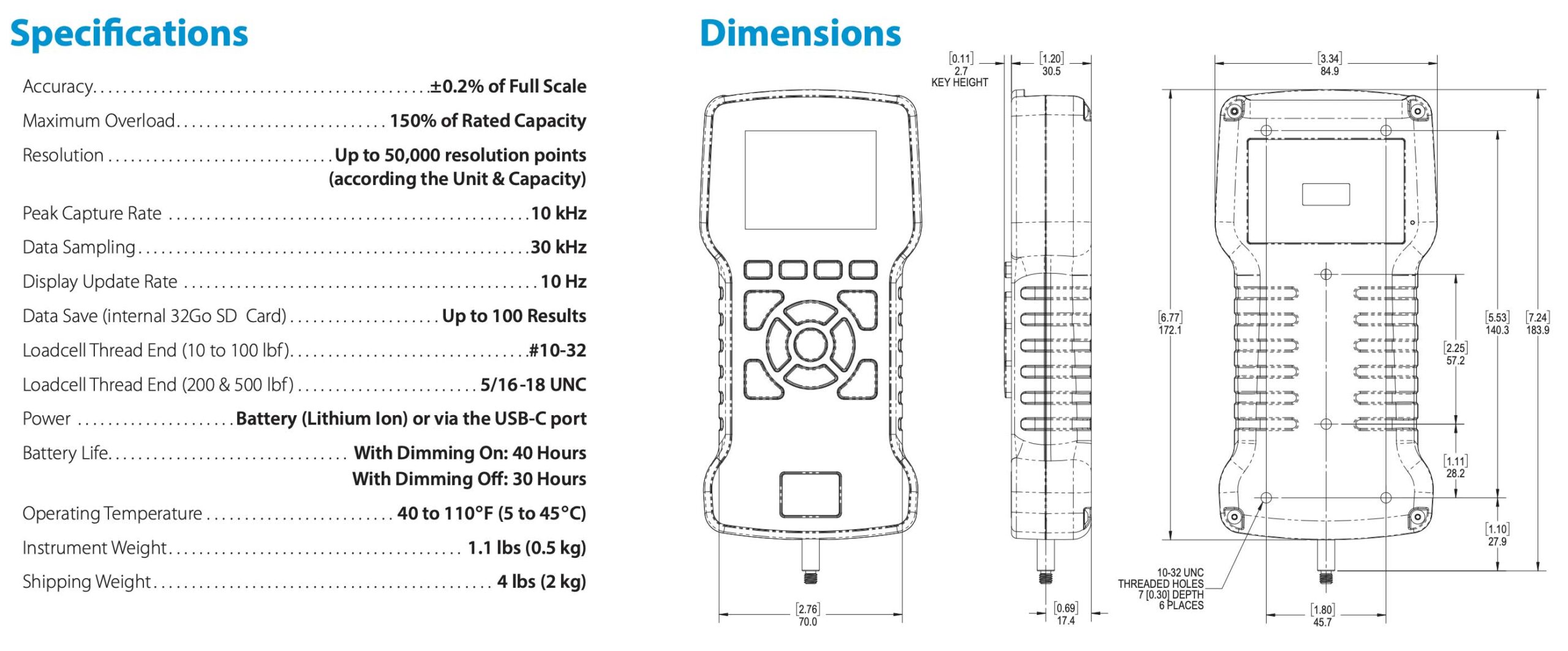

Il DFE-3 dinamometro digitale misuratore di Forza Chatillon è il modello standard con funzioni base della nuova linea di strumenti Chatillon Ametek. E’ ideale per un uso palmare o in combinazione con un banco di prova per applicazioni semplici. Rappresenta una soluzione economica senza perdita di funzionalità. Disponibile in diverse portate, questo strumento di misura è dotato di una cella di carico integrata che misura la Forza applicata ad una velocità di campionamento pari a 30.000 volte al secondo, con una precisione del ±0.2% del fondo scala.

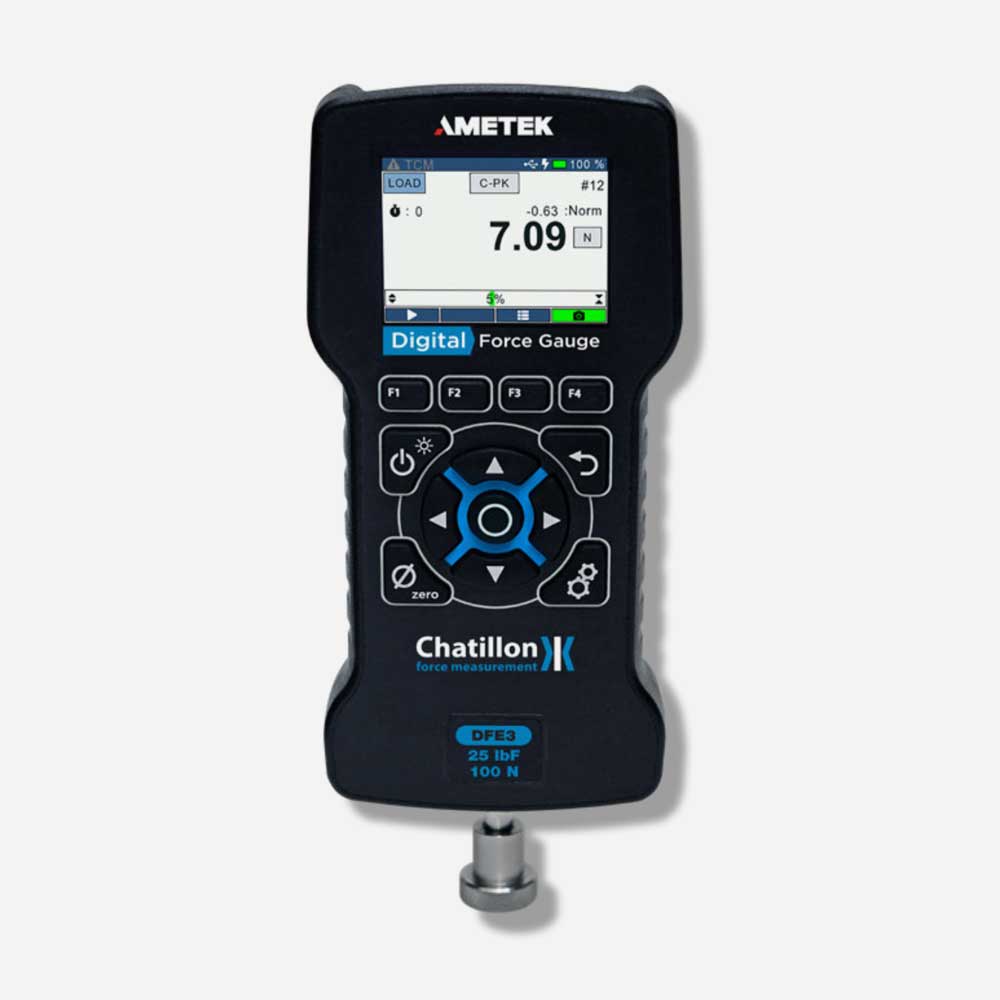

Il DFE-3 dinamometro digitale è dotato di un display LCD a colori ad alta risoluzione di ampie dimensioni e di facile lettura. Supporta una varietà di funzioni come la lettura dei valori in tempo reale o in modalità picco, i limiti alto/basso, set point, risultati passa / non passa, risultati statistici, la visualizzazione dello stato del sensore e la barra grafica con la direzione del vettore Forza (trazione o compressione).

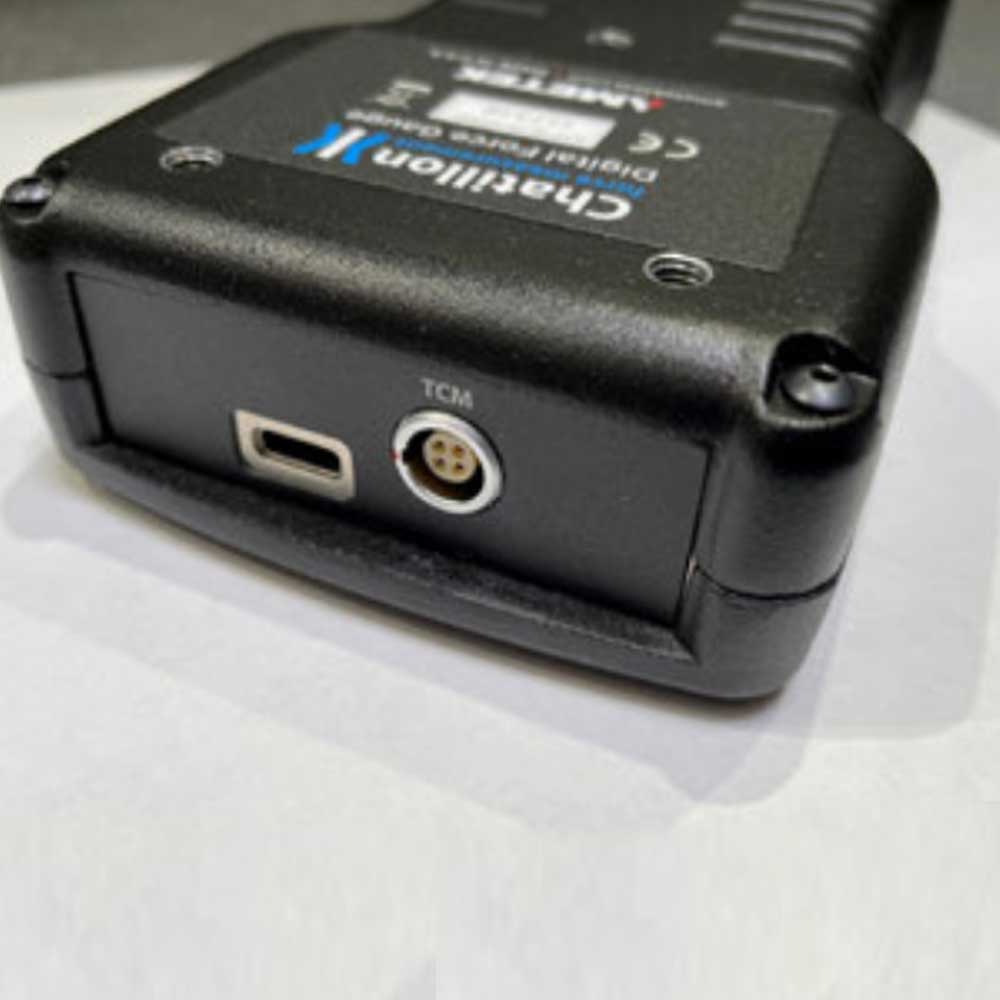

Il display può essere capovolto e i risultati del display possono venire ‘nascosti’ dall’operatore. Le unità di misura sono selezionabili tramite tastiera (ozf, gf, lbf, kgf, N). Sono inoltre dotati di uscita dati USB-C. La lingua di visualizzazione può essere scelta tra inglese, spagnolo, francese, tedesco, portoghese e cinese. Ogni dinamometro è accompagnato da un piccolo set di accessori, dalla valigetta di trasporto, da un cavo USB, dal carica batterie universale e da un certificato di calibrazione con opzione dati NIST.
Applicazioni frequenti
Il DFE-3 dinamometro digitale può essere utilizzato per raccogliere i dati di campioni alla fine di una linea di produzione per poi analizzarli utilizzando il software opzionale NEXYGEN FORCE TEST. In modalità palmare può essere usato per eseguire sofisticati test “passa” o “non passa” nelle prove di aderenza dei connettori. Oppure si può abbinare ad un banco di prova Chatillon TCM e collegarlo ad un computer per la registrazione on-line dei dati e monitorare la conformità dei materiale in entrata attraverso prove di qualità.
Software opzionale
Il DFE-3 dinamometro digitale può essere corredato con il software di analisi dati NEXYGEN FORCE TEST. Il programma, basato su Microsoft Windows, è di facile utilizzo. Espande le funzionalità del dinamometro consentendo di eseguire automaticamente test e grafici utilizzando un personal computer. Con il ForceTest si possono impostare facilmente le prove standard, in trazione e compressione, in rottura o al limite, semplicemente selezionando un modello dalla libreria dei test già configurati. Oltre a questi il programma permette di configurare facilmente anche i test per il peeling e il COF.
I dati a fine test sono presentati in un foglio di calcolo che consente di analizzare e manipolare i dati ed eseguire calcoli matematici e statistici comuni. I risultati tabulari vengono visualizzati e possono essere utilizzati per creare relazioni, query o utilizzati per produrre report. I risultati del test possono essere esportati in un formato .csv. I grafici e i risultati dei test possono anche essere esportati direttamente nei formati PDF e Word.
